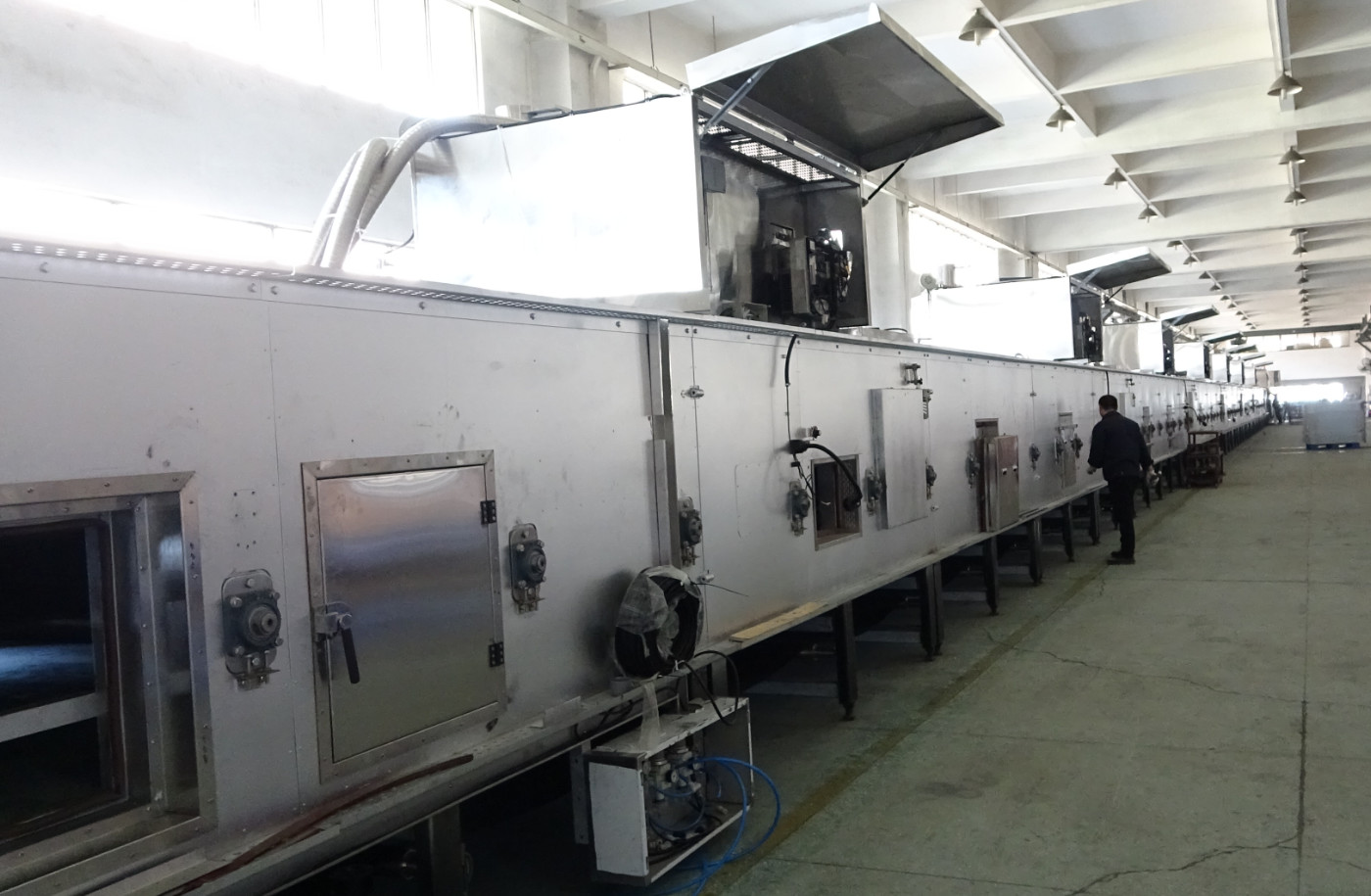

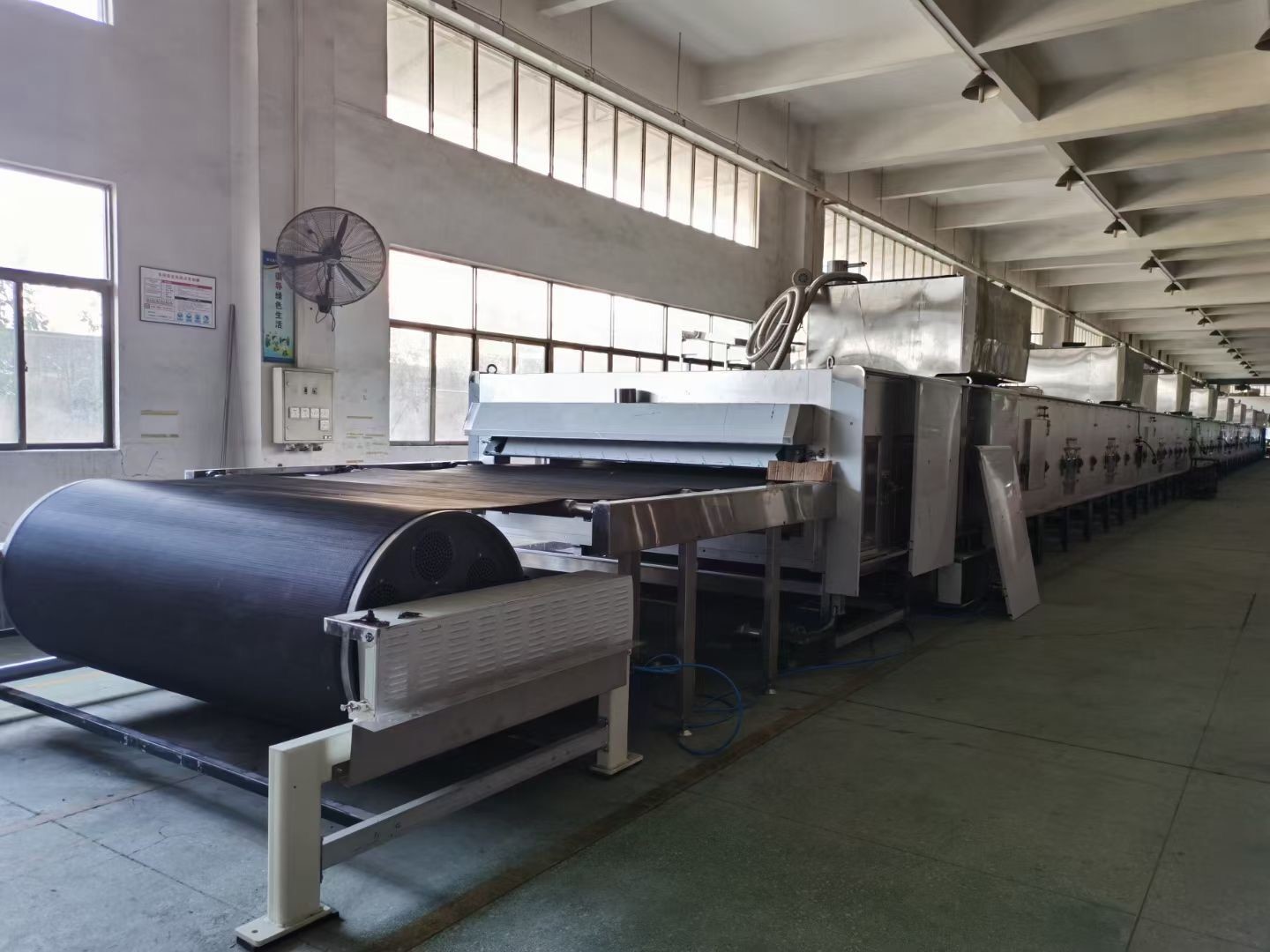

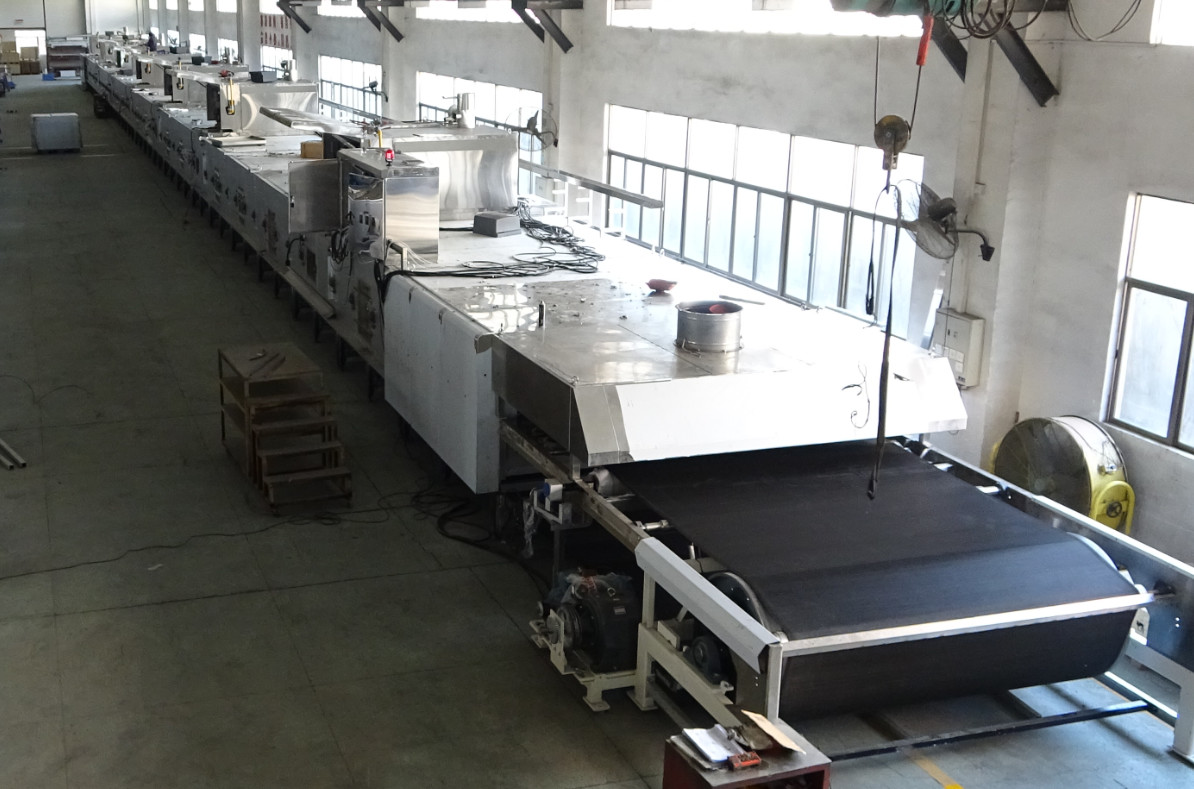

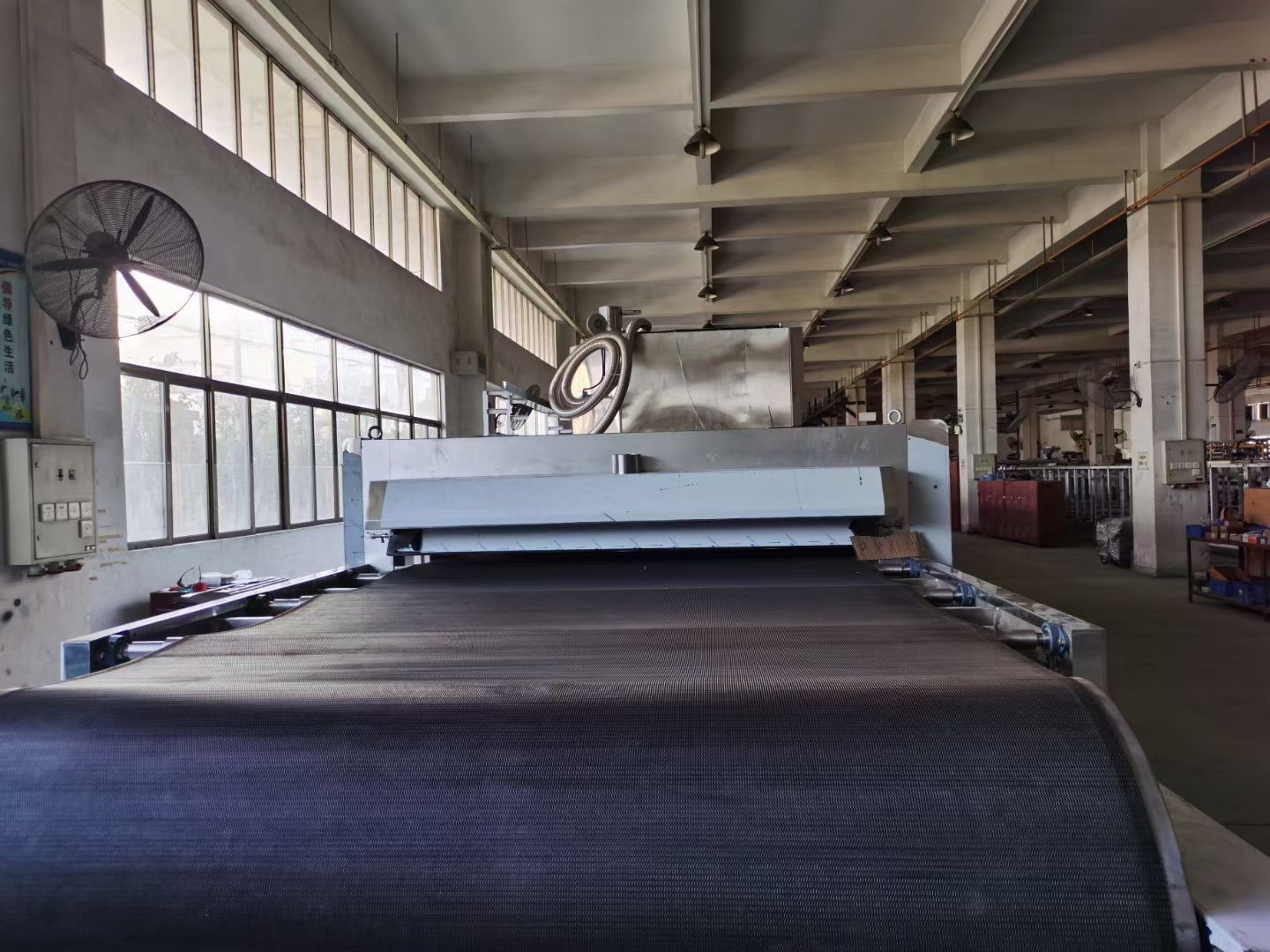

Gas industriale Oven Mesh Wire Belt Indirect Heated del forno del motore di ABB

I forni a tunnel di convezione sono molto comuni ed offrono il calore indiretto. Questo tipo di soluzione di riscaldamento utilizza un gas di combustione per ventilare lo scambiatore di calore per fare circolare l'aria riscaldata in tutto la camera bollente. Questo tipo di forno è più adatto a cuocere tutti i tipi di biscotti e di biscotti ed è particolarmente efficace durante l'ultima fase bollente dovuto il suo effetto sul tenore d'acqua finale.

CORPO 1.OVEN

1,1 il forno è tunnel bollente impermeabile al gas costruito, diviso nella sezione 2m/. Ogni sezione è collegata su una struttura, con un collegamento impermeabile al gas fra le sezioni.

1,2 il tunnel bollente è isolato con lo strato di 20CM-25CM del materiale di isolamento di alta qualità, per ridurre la perdita di calore ad un minimo.

1,3 porta di ispezione dal lato di controllo.

1,4 lato di acciaio inossidabile e pannello esterno superiore.

2. SISTEMA DI RISCALDAMENTO

Il sistema di riscaldamento indiretto è controllato dal sistema di circolazione dell'aria calda, il calore è trasferito ed esaurito dallo scambiatore di calore, il fan ad alta temperatura succhia l'aria dalla camera bollente e la invia in primo luogo attraverso lo scambiatore di calore e poi alle assemblee plenarie posizionate sopra e sotto il trasportatore bollente. la cima/di rapporto calore inferiore è infinitamente regolabile per mezzo di un ammortizzatore.

La scatola di riscaldamento è installata sulla cima del forno a tunnel, la fonte di calore è gas, il fan potente per fare lo scambio termico di aria dentro del forno a tunnel e del calore dalla scatola del riscaldamento continuamente. Il flusso di aria calda fuori dallo speciale ha progettato lo sbocco per cuocere il prodotto tutt'intorno stabile. La camera bruciante è fatta di acciaio inossidabile δ3.0, la camera di scambio termico è fatta di acciaio inossidabile δ2.0 e tubo avvitato progettato speciale.

Il tunnel dell'aria è piegato dal acciaio al carbonio δ2.0 ed essere perforato e saldato per garantire per creare uniformemente il calore.

Facendo uso del motore del fan con la marca è ABB, il bruciatore con la marca è Weishaupt, il potere calorifico è diviso in 10 fasi e può essere regolato, che può aiutare il sistema bruciante funziona stabile e sicuro e risparmiare l'energia.
