Forno a tunnel d'acciaio del forno della cinghia 220V 3m/della sezione stretta del gas

Linea di produzione commerciale industriale forno a tunnel d'acciaio bollente della cinghia del biscotto

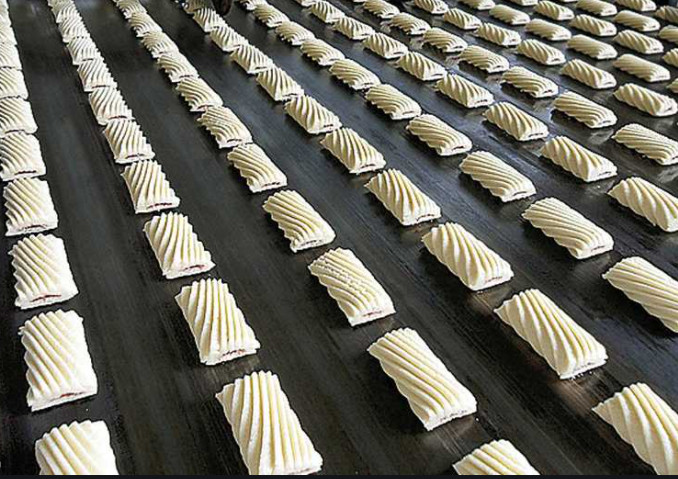

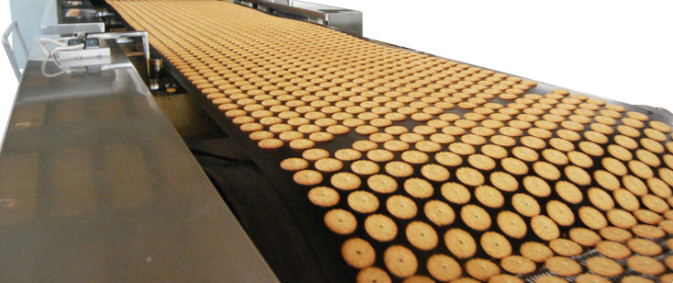

Per produzione industriale del biscotto di capacità elevata, il forno a tunnel d'acciaio della cinghia è necessario, il biscotto è depositato direttamente sulla cinghia d'acciaio e cuoce nel forno. il sistema di riscaldamento del forno a tunnel è riscaldato diretto ed indiretto riscaldato.

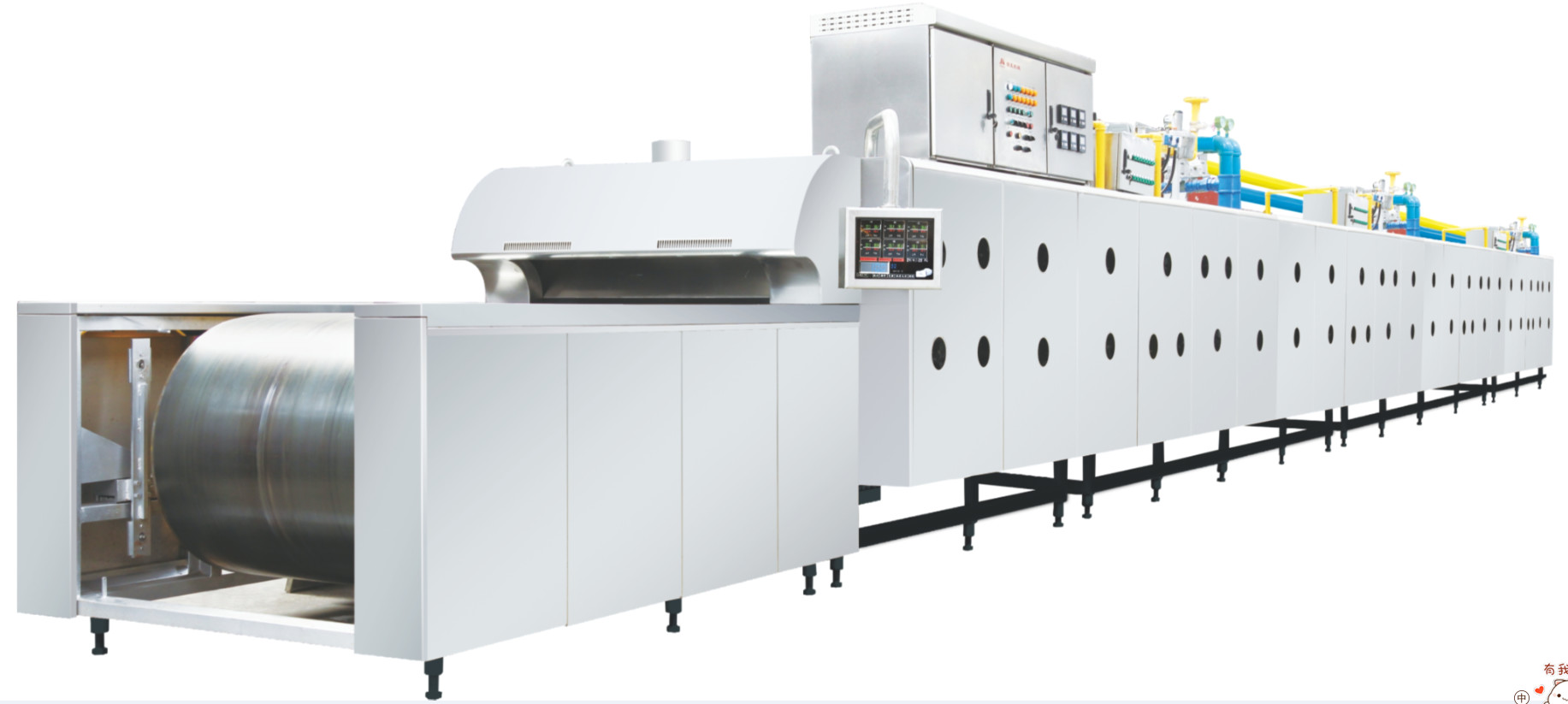

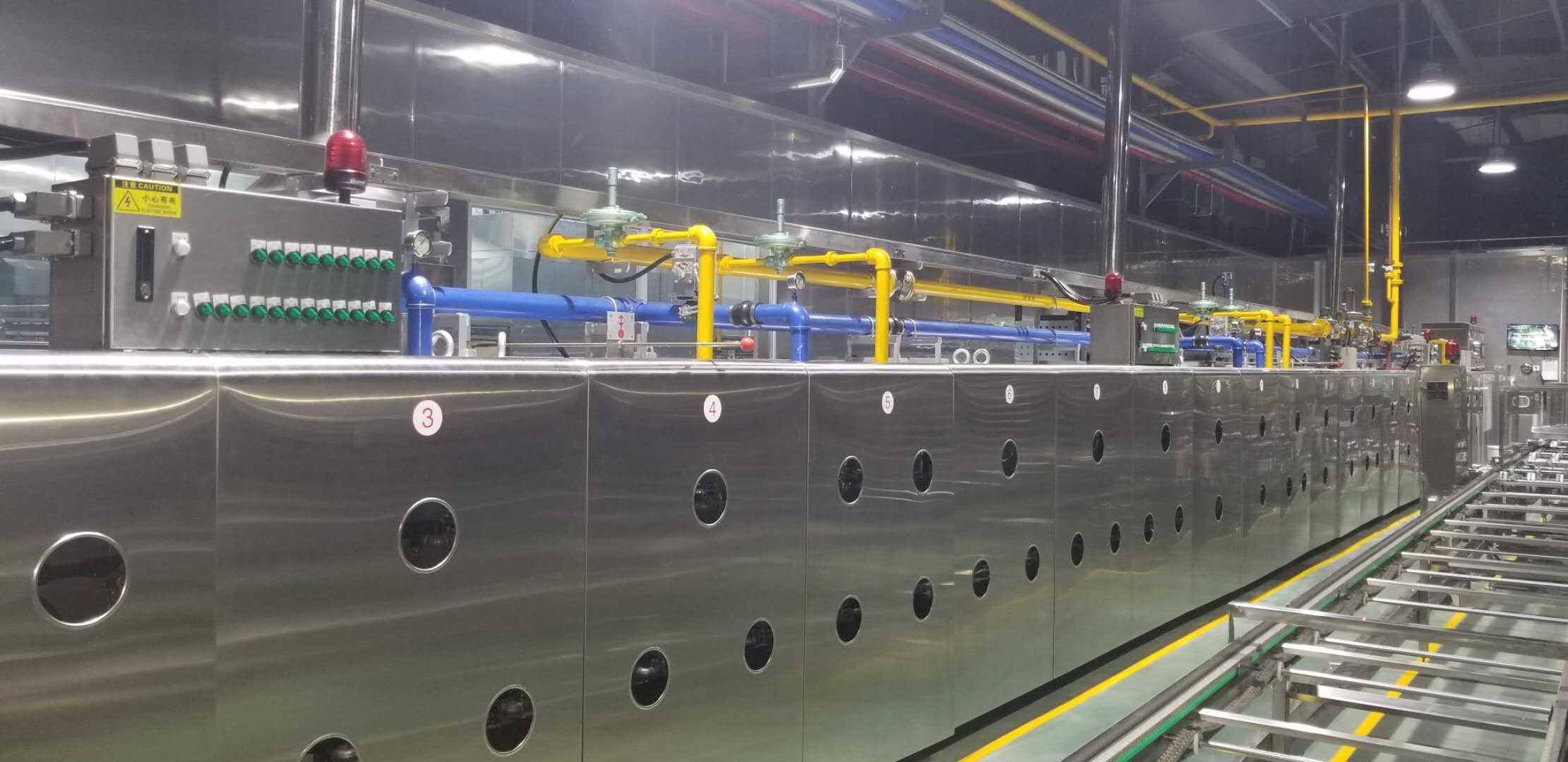

CORPO DEL FORNO

1. Il forno è tunnel bollente impermeabile al gas costruito, diviso nella sezione 3m/con impermeabile al gas

il collegamento fra le sezioni, ogni sezione è collegato con una struttura.

2. I tunnel bollenti sono isolati con il materiale di isolamento di alta qualità, per ridurre la perdita di calore ad un minimo.

3: Le porte di visualizzazione che possono essere aperte misura sui lati del forno per ogni zona.

4: Il pannello di funzionamento misura vicino al forno fuori per alimentarsi. L'operazione può provenire dalla destra o dalla sinistra.

CONTROLLO DELLA TEMPERATURA

La temperatura è controllata indipendente in ogni zona bollente, per sia superiore che inferiore

fiamme. Ogni lettura della temperatura è misurata e visualizzata sul touch screen e sulla temperatura

regolatore.

CINGHIA D'ACCIAIO

1: Modo del trasporto di produzione: Dalla cinghia d'acciaio

2: Supporto d'acciaio della cinghia: dentro il forno: da ghisa lo scorrevole e lo scorrevole della grafite sostengono la cinghia,

Fuori del forno, da del ldler supporto a rulli la cinghia d'acciaio.

3: Cinghia d'acciaio fuori da controllo d'inseguimento: automatico fuori dall'inseguimento del sistema di controllo, pricipalmente per essere controllato pneumaticamente, assistito dai rulli di guida del bordo.

4: Pulizia d'acciaio della cinghia: parecchi calibri per applicazioni di vernici per pulire il lato superiore della cinghia d'acciaio e della pulizia

brushers per pulire entrambi i lati della cinghia d'acciaio.

5: Lubrificazione della cinghia d'acciaio: l'unità di lubrificazione posizionata all'entrata del forno per ungere la cinghia d'acciaio

automaticamente.

SISTEMA DI CONTROLLO DELLO SPA SPA

1: Un sistema dello SpA di OMRON è usato per il controllo della produzione del forno.

2: Il touch screen connesso con il sistema dello SpA è installato dal lato del forno per la visualizzazione

condizioni di gestione con i messaggi di allarme relativi se c'è ne.

3: Il touch screen può essere situato dalla destra o dalla sinistra del forno.
